TEMA: Estructura resonante

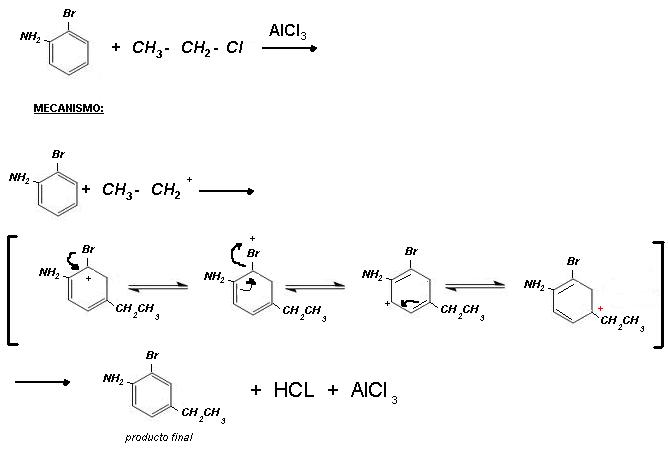

Hola, tengo una duda sobre el siguiente ejercicio:

Mi duda surge en la estructura de resonancia. La duda es: si esa CARGA POSITIVA que aparece en ROJO, esta bien ubicada o no. En caso de que el ejercicio esté mal resuelto, me encantaria que me den la solucion. Muchas graciaaas !

Hola Evercas.

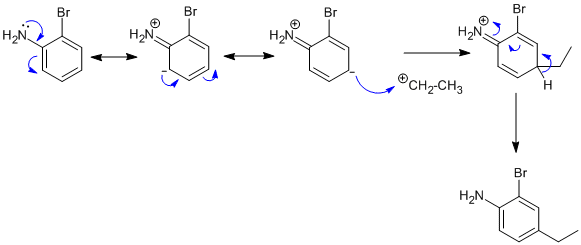

Las estructuras resonantes que colocas son incorrectas, aquí te coloco la respuesta correcta a tu ejercicio, el efecto donador de la amina es mucho mayor al del bromo por tanto es el que domina

hay alguna pagina donde se explique claramente como deben hacerse las estructuras resonantes??

La explicación es la siguiente, la amina es un grupo donador, así como alcoholes, eteres, tioles, cadenas carbonadas y halógenos. En caso de la amina son sus pares de electrones los que entran en resonancia con el ciclo.

En la estructura que dibuje coloque paso por paso el camino que los electrones siguen, si tienes una duda en concreto describela vale.
