TEMA:

Hola, podrian ayudarme a plantear un mecanismo de sintesis del Poli (carbonato de ciclohexeno) , sintetizado por la copolimerización de dióxido de carbonato y óxido de ciclohexeno.

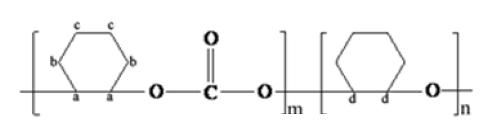

El copolímero se extrae como una solución de cloroformo y se somete a la precipitación repetido con metanol. La estructura se muestra en el esquema

Hola, es muy interesante el empleo del CO2 para obtener plásticos, quizá sea una solución frente al efecto invernadero.

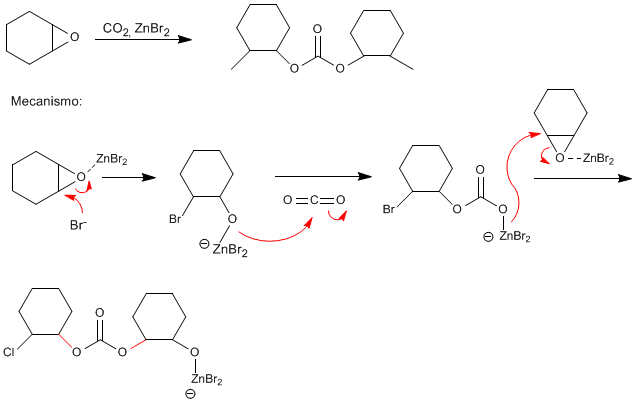

Ahora que me fijo en tu estructura, tenemos una cadena con m unidades construidas como ves en la imagen, pero otras n vendrán de atacar con el oxígeno de un epóxido (previamente abierto) a otro epóxido. Estas dos unidades se uniran a su vez entre si.

¿Qué opinas? ¿será como te digo?

Parece una buena posibilidad...la verdad, intento plantear una sintesis para esta estructura que surge de un artículo sobre degradacion termica, en el cual describen brevemente la sintesis...si quieres revisarlo me seria de inmensa ayuda.

Gracias por tu atencion.

Synthesis and Characterization of the PCHC
Poly(cyclohexene carbonate) (m=0.995) was synthesized by the copolymerization of carbonate dioxide and cyclohexene oxide with SalenAl(OiPr) as main catalyst and DMAP as cocatalyst at 80 oC under 4 MPa pressure of CO2. Poly(cyclohexene carbonate) (m=0.75) was synthesized according to literature [29]. The copolymer was extracted as a chloroform solution and subjected to repeated precipitation with methanol. The structure of the PCHC is shown in Scheme 1. The PCHC was analyzed by 1H NMR in CDCl3, and the 1H NMR spectrum of the highly alternating PCHC is shown in Figure 1 (the letters correspond to the structure formula). The content of carbonate linkages (m) of the PCHC copolymer was determined by integrating the 1H NMR peaks corresponding to the methane protons of polyether at ~3.45 ppm and polycarbonate at ~4.6 ppm [2, 30, 31]. The number average molecular weight (Mn) of the PCHC was obtained by gel permeation chromatography (GPC).

Parece que emplea un catalizador de aluminio en lugar del Zn (ambos son ácidos de lewis para favorecer la apertura del epóxido).



{nota} En esta dirección tienes un artículo sobre esta síntesis (accesible bajo suscripción) {/nota}
