Nuestra primera fórmula orgánica 12 años 5 meses antes #23

Vamos a dibujar un compuesto orgánico con ACD/ChemSketch. Una vez abierto el editor, nos encontramos en el \"Tip of the day\" donde nos va resumiendo las funcionalidades del editor. Cansados de leer le damos a \"OK\" y procedemos a dibujar nuestra primera molécula.

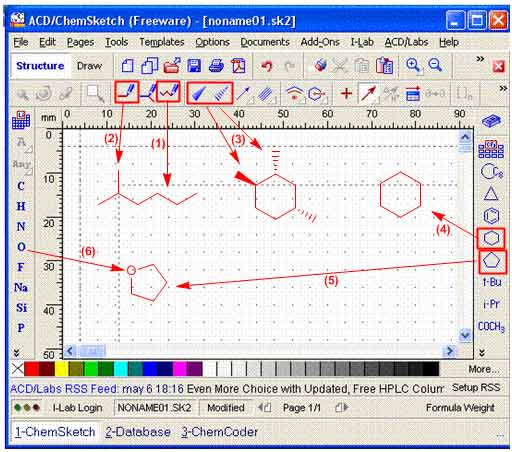

Herramientas:

(1) Permite crear las cadenas carbonadas. Seleccionar herramienta, hacer click en la pantalla y arrastrar el ratón hasta generar la cadena de la longitud apropiada.

(2) Inserta ramificaciones (metilos). Seleccionar herramienta y hacer click sobre el carbono de la cadena donde quieres poner la ramificación.

(3) Dispone los sustituyentes en el espacio.

(4 y 5) Inserta ciclos. Si pulsas en la tabla que hay sobre los ciclos, abrirá una pantalla con multitud de grupos.

(6) Selecciona el átomo que deseas incluir en la cadena, por defecto es el carbono. Una vez insertado ese átomo debes volver a seleccionar el carbono para seguir construyendo cadenas carbonadas.

El último paso consiste en guardar la molécula. En el menú superior seleccionas: File - Save as . Le das un nombre a tu molécula y en tipo debes seleccionar GIF.

Ahora ya puedes construir tus moléculas y reacciones orgánicas. Haz una prueba, abre una entrada en este foro y sube la imagen creada con la herramienta que te proporciona el editor del foro.

Por favor, Identificarse o Crear cuenta para unirse a la conversación.

Última Edición: por Germán Fernández.

Re: Nuestra primera fórmula orgánica 9 años 5 días antes #5308

Hola como estas? hice mi primer molecula, la guarde como GIF ahora cuanod la intento subir al foro en el momento de previsualizar la imagen no se cargo. Me podrias decir que estoy haciendo mal?, desde ya muchas gracias.

Por favor, Identificarse o Crear cuenta para unirse a la conversación.

Re: Nuestra primera fórmula orgánica 9 años 5 días antes #5309

Hola, para insertar una imagen debes seguir estos pasos:

1. Pulsa el boton [img} para insertar la etiqueta que se transformará en la imagen que subamos. 2. Pulsa el botón seleccionar imagen. Este botón abre el explorador de carpetas de tu ordenador, seleccionas la imagen, aceptas y listo. Es posible que al previsualizar no muestre la imagen, no te preocupes por ello, al enviar el post la imagen aparecerá. Saludos[img] que se transformará en la imagen que subamos.

2. Pulsa el botón seleccionar imagen. Este botón abre el explorador de carpetas de tu ordenador, seleccionas la imagen, aceptas y listo.

Es posible que al previsualizar no muestre la imagen, no te preocupes por ello, al enviar el post la imagen aparecerá.

Saludos
